一，主要技术参数：

三乐照明

电压

127V

光通量

4400lm

加工定制

否

安装方式

吊杆式

灯光颜色

白色

光源类型

LED

防护等级

IP65

光源功率

40W

光源效率

95%

色温

6000K~6500K

显色指数

***

防爆标志

ExdIMb

防腐等级

WF2

产品认证

MA

进线口螺纹

G3/4

电缆外径

10mm~14mm

平均使用寿命

500000小时

外形尺寸

220mm*260mm

重量

3.6kg

可售卖地

全国

材质

铸铝

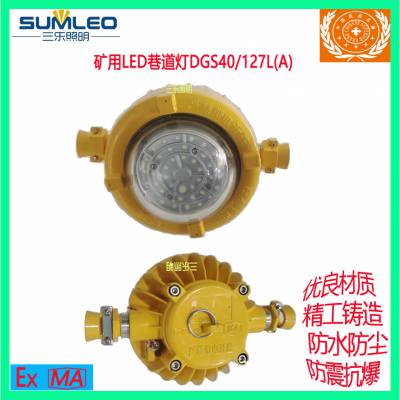

型号

DGS40/127L(A)

二、主要用途及适用范围

本灯具适用于有甲烷、煤尘等爆炸性混合物气体的煤矿井下巷道及峒室内作固定式照明用。

1.2  产品特点

1.1.1高效节能:采用进口LED芯片，能耗低，寿命长，光源寿命长达10万小时以上；

1.1.2外壳采用铸铝压铸成型,表面高温静电喷塑,强度高,耐腐蚀，散热性能好；

1.1.3具有抗高能量、高冲击能过7J冲击的的钢化玻璃；

1.1.4采用光源腔、电源腔独立式结构设计，减少对恒流源的热传导，确保产品长时间正常工作；

1.1.5LED采用多颗平面整体发光，不刺眼，出光像荧光灯一样柔和，区别常规LED的点发光刺眼的毛病。

1.1.6***恒流源，输出功率恒定，具有开路、短路等保护功能，***光源长寿命可靠工作；

1.1.7结构可靠，能确保灯具在各种恶劣环境下可靠工作；

1.1.8人性化外观设计，维护方便快捷，满足不同场合安装；

1.3  使用环境

1.3.1  相对湿度不大于95％（25℃）。

1.3.2  有甲烷或煤尘爆炸的场所。

1.3.3  无破坏金属和绝缘材料的腐蚀性气体的场所。

1.3.4  污染等级：3级。

1.3.5  电压波动：电源电压在85V～265V范围内波动时，灯具应能正常点亮。

1.4  型号组成及其代表意义

D   G   S   □ / 127  L  (A)

设计序号

LED灯

额定电压(V)

额定功率(W)

巷道照明

隔爆型

灯  具

1.5  产品执行标准

GB3836-2010《爆炸性气体环境用电气设备》

MT221-2005《煤矿用防爆灯具》

1.6  产品防爆型式

矿用隔爆型；防爆标志：ExdIMb。

三、

 总体结构及其工作特性

该灯具由壳体、压盖、接线腔盖、检修盖、LED光源及配套电器组成。钢化玻璃透明件用金属件压紧在压盖上；各隔爆面之间采用平面隔爆方式连接，形成平面隔爆方式连接。独立的接线腔结构，接线时只需打开接线腔盖。设置有方便检修的检修盖，维护方便。

四、安装以及使用说明

4.1  使用前的准备和检查

4.1.1  使用前应检查产品连接是否松动、脱落现象。

4.1.2  电源线与接线柱是否可靠固定，并保持规定的电气间隙和爬电距离。

4.2  使用与操作方法

4.2.1首先结合工作现场的实际需要确定灯具的安装位置和方式，再根据灯具到电源连接点的距离准备相应长度的10-14mm三芯电缆线。

4.2.2打开灯具接线腔盖，放松灯具电缆引入口的压紧螺母，将电源电缆线穿过压紧螺母引入到灯具接线腔的接线端子处，将线连接固定，再旋紧电缆线压紧螺母，盖上接线腔盖。

五、

连接好线路及相关配件，并核对电压等级及相关技术参数无误后，才可以送电进行调试（“警告”电压过高会损坏产品里的元器件，使产品不能正常工作）。

六、

公司销售电话：13221853080

七、

7.1  日常维护、保养

7.1.1  使用与维护过程中，应对隔爆接合面的检查，发现锈斑，须用O号砂布把锈斑打磨干净后再进行防锈处理。

7.1.2  在维修过程中，“严禁带电打开”，必须断电后打开。

7.1.3  在维修过程中，应注意保护隔爆面，检查紧固件、密封圈，如有损坏应及时更换。

八、

产品在运输过程中，不应有剧烈的振动、冲击和倒放；产品不得爆晒、雨淋，并应存放在空气流通、温度不高于＋40℃不低于－10℃和相对湿度不大于95％及无腐蚀性气体的环境中。
