一，主要参数介绍：

品牌

三乐照明

电压

127V

光通量

2420lm

加工定制

否

安装方式

护栏式

灯光颜色

白色

光源类型

LED

防护等级

IP65

光源功率

22W

光源效率

95%

色温

6000K~6500K

显色指数

***

防爆标志

ExdIMb

防腐等级

WF2

产品认证

MA

进线口螺纹

G3/4

电缆外径

10mm~16mm

平均使用寿命

500000小时

外形尺寸

190mm*350mm

重量

3.4kg

可售卖地

全国

材质

铸钢

型号

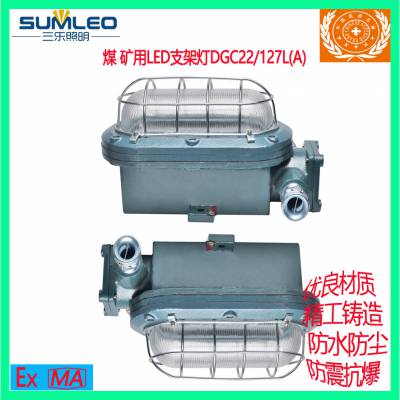

DGC22/127L(A)

二，灯具特色：

按照GB3836.1-2000 GB3836.2-2000《爆炸性气体环境用电气设备》，引用MT221-2005《煤矿用防爆灯具》而精心设计的。

　　具有如下特点：矿用隔爆型LED支架灯

　　（1）该灯具采用LED新光源，使用寿命长，维修方便。

　　（2）发光效***，而功率小，有明显的节能效果。

　　（3）透雾性能强，能透过较浓的水雾和尘雾，增加了安全性，同时提高了劳动效率。

　　（4）能***长久持续照明，又能避免发生触发火花的危险，使用该灯***。

　　（5）灯具结构紧凑、体积小，使用127V交流电源，安装在支架前梁下，安装接线方便，且牢固、整齐、美观。

三， 主要用途及适用范围

　　广泛适用于煤矿井下，对防爆要求高的危险场所，如掘进工作面，液压支架下及各种巷道、硐室做固定照明。

　　（1）使用环境温度-20——40度

　　（2）在有甲烷混合气体和煤尘爆炸危险的矿井中使用，不得在有腐蚀金属或破坏绝缘的气体及较大振动的环境中使用。

　　（3）不得在有雨水及其它液体冲淋的场所使用。

　　（4）防爆形式：矿用隔爆型

　　（5）防爆标志：ExdI

四、 产品结构特征与工作原理矿用隔爆型LED支架灯本灯具为一体化型，光源电器安部安装在灯具腔体内。

　　1． 光源选用LED模块，与散热器整体联接，维修、更换方便。

　　2． 光源腔、接线腔、灯具内壁与外界均有符合规定的隔爆结合面隔爆。

五、 安装调试

　　1． 灯具下井前要做点燃试验，每盏灯都能在额定电压127点亮方可下井；

　　2． 灯具接入电源线的方法及注意事项：先打开灯具端部接线盒的门盖，再旋出穿线喇叭口的压紧螺丝，取出防尘堵板，从喇叭口内穿入与嗽叭口内橡胶密封圈内径相配的矿用橡胶套电缆（电缆内芯截面积根据所串灯的的多少计算确定），接好电源线及内外接地线，然后旋紧压紧螺丝，使喇叭口内的橡胶密封圈变形，挤压电缆以防失爆及进水，***再装好门盖。

　　注意：当两个电缆引入装置只使用一个时，另一个必须装上防尘堵板，并将喇叭口压紧螺丝旋紧，确保密封性良好，以防失爆或进水。

　　3． 灯具的安装：主要根据用途及使用场所的实际情况而定，一般安装在使用场所的顶部，用M10螺栓固定好。

　　4． 安装注意事项：

　　A、 应采用短路、过载和漏电保护的照明综合保护装置配电（注意容量的匹配）

　　B、 电源电缆外径一定要与灯具喇叭口内橡胶密封圈内径相统一；

　　C、 不使用的电缆引入装置喇叭口必须用堵板堵住并旋紧压紧螺丝，以防失爆或进水；

　　D、 一定要接好内接地。

六、 使用与操作

　　1． 该灯具安装在综采支出架的前梁下；

　　2． 用矿用三芯电缆（电缆内芯截面积根据所串灯的多少计算确定）从照明综保中引入127V电源，其中两根为电源线，一根为接地线，以并联的方式依次接好下一盏灯，注意事项参照说明书第五条；

　　3． 使用中，要经常对灯具工作情况进行观察，发现问题及时处理；

　　4． 更换光源，应先切断电源，严禁带电开盖，然后拆下玻璃网罩部件压圈上的6只螺丝，取下玻璃罩部件，即可更换LED模块总成（注意：玻璃网罩部件已组成整体，除需要更换玻璃罩外，切不可拆分开）。

　　5． 光源接通电源约3分钟达到正常亮度，否则应立即切断电源检查修理，防止触发时间长了而烧坏电器。

七、 故障分析与排除
